屬性：

產品描述：

這是一臺行星齒輪箱步進電機35mm (NEMA 14)方形混合式步進電機。

這款產品的電機長度一般在27 ~ 42mm之間，特殊長度可以定制。長度越長，電機的轉矩越高。

混合式步進電機的形狀一般為方形，步進電機可以通過其獨特的外部形狀來識別。

此外，電機的步進角也有0.9度和1.8度兩種選擇。

輸出軸的類型，我們的標準軸是d軸，這個可以定制，以適應用戶的要求。

引線的長度和連接器的類型也可以使用標準連接器，也可以定制。

混合步進電機可提供1.8°步進角(200步/轉)或0.9°步進角(400步/轉)?；?.9°步進角(400步/轉)。步進角由轉子葉片上的齒數決定。

它還可以安裝一個齒輪箱，齒輪箱有不同的齒輪級，用于不同的速比，當然還有不同的長度，長度越長效率越低。

參數：

以上參數為標準產品參考，電機可根據客戶要求定制。

設計圖紙:

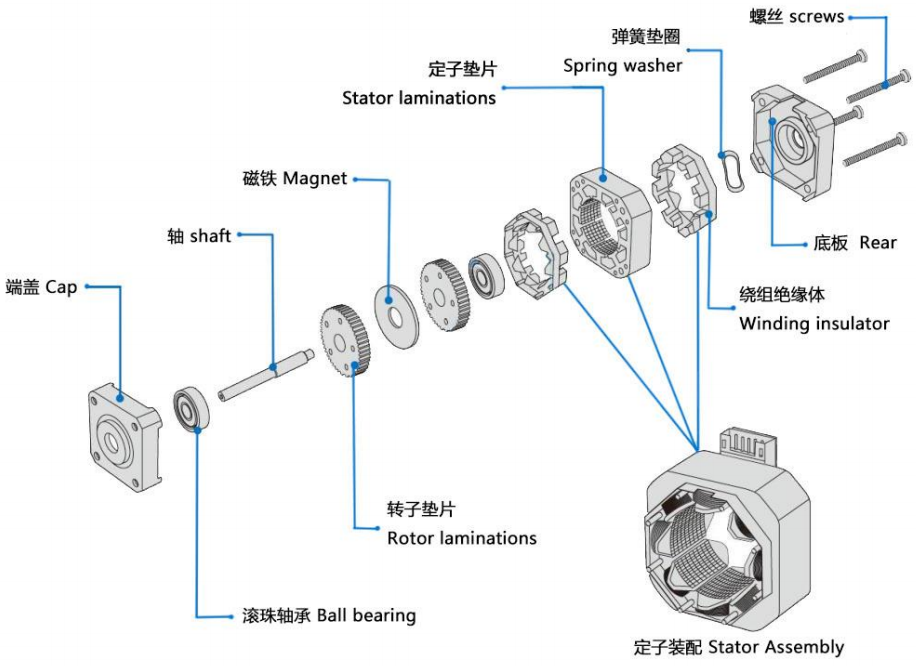

混合步進電機的基本結構：

混合式步進電機的應用:

由于混合式步進電機的高分辨率(每轉200或400步)，它們被廣泛用于要求高精度的應用，例如:

3 d打印技術

工業控制(數控、自動銑床、紡織機械)

電腦外圍設備

包裝機

及其他要求高精度控制的自動化系統。

關于混合步進電機的注意事項

客戶應遵循“先選擇步進電機，再根據現有步進電機選擇驅動器”的原則

不要用全步驅動方式驅動混合式步進電機，全步驅動下振動更大。

混合式步進電機更適合低速場合使用。我們建議轉速不超過1000轉/分(0.9度時6666PPS)，在1000- 3000pps(0.9度)之間，并且可以附帶變速箱降低轉速。電機在合適的頻率下工作效率高，噪音低。

由于歷史原因，只有標稱12V電壓的電機才使用12V。設計圖上的其他額定電壓并不完全是電機適合的驅動電壓。客戶應根據自己的要求選擇合適的驅動電壓和驅動器。

電機在高速或大負載下使用時，一般不直接以工作轉速啟動。我們建議逐步提高頻率和轉速。原因有二:一是電機不會丟步，二是可以降低噪聲，提高定位精度。

電機不宜在振動區(600 PPS以下)工作。如果必須在低速下使用，可以通過改變電壓、電流或增加一些阻尼來減少振動問題。

當電機工作在600PPS(0.9度)以下時，應采用小電流、大電感、低電壓的方式驅動。

對于轉動慣量大的負載，應選用大尺寸的電機。

當要求更高的精度時，可以通過增加齒輪箱、提高電機轉速或采用細分驅動來解決。也可以使用5相電機(單極電機)，但整個系統的價格相對昂貴，所以很少使用。

步進電機尺寸:

我們目前有20mm(NEMA8)、28mm(NEMA11)、35mm(NEMA14)、42mm(NEMA17)、57mm(NEMA23)、86mm(NEMA34)混合步進電機。我們建議在選擇混合式步進電機時，先確定電機尺寸，再確認其他參數。

定制服務:

我們提供電機定制服務，包括引線數(4線/6線/8線)，線圈電阻，電纜長度和顏色，我們也有多種高度供客戶選擇。

常規輸出軸為D軸，如果客戶需要導絲軸，我們提供導絲桿定制服務，您可以調整導絲桿類型和軸長。

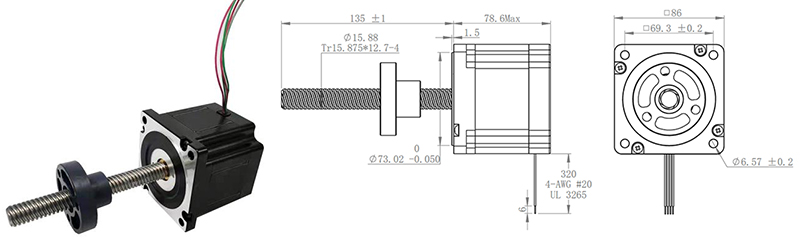

下圖是一個典型的混合步進電機與梯形絲杠。

交貨時間:

如果我們有現貨，我們可以在3天內寄出樣品。

如果我們沒有現貨，我們需要生產，生產時間大約是20個日歷天。

批量生產的話，交貨期取決于訂單數量。

常見問題解答:

1.一般樣品的交貨時間是多久?后端大訂單的交貨時間是多久?

樣品訂單的交貨期在15天左右，大批量訂單的交貨期在25-30天。

2. 你們接受定制服務嗎?

我們接受產品定制。包括電機參數，引線類型，輸出軸等。

3. 是否可以在此電機上添加編碼器?

對于這種類型的電機，我們可以在電機戴帽上加上編碼器。
